Светильник CL-FRISBEE

Накладной светодиодный светильник предназначен для установки в жилых, офисных, производственных, торговых помещениях, а также в помещениях общего пользования (ЖКХ).

Высокий индекс цветопередачи. Оснащен микроволновым датчиком, совмещенным с датчиком освещения. Матовый плафон снижает нагрузку на зрение. Мгновенное включение. Вандалозащищенный корпус.

Установка и подключение

• Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.
• ВНИМАНИЕ! Перед началом всех работ отключите электропитание. Запрещается подключать светильник к сети AC 230 В без драйвера из комплекта поставки. Все работы должны проводиться только квалифицированным специалистом. Светильник оснащен датчиками движения и освещенности и требует настройки параметров их работы.

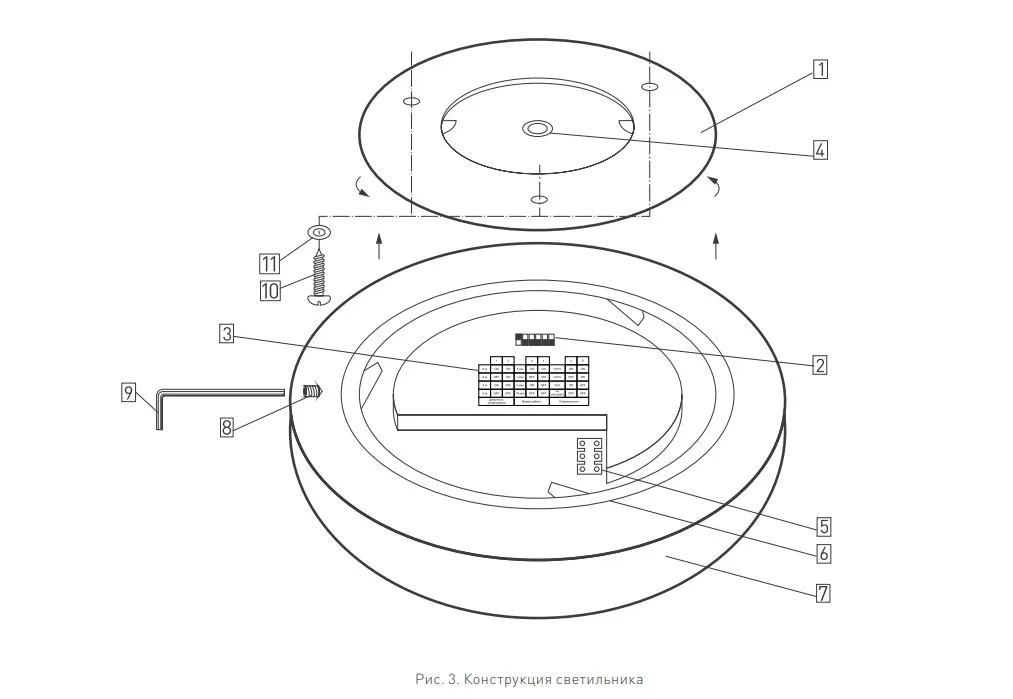

• ВНИМАНИЕ! Для предотвращения несанкционированного демонтажа в конструкции крепления предусмотрен специальный стопорный винт [8] (см. рисунок). Для демонтажа светильника необходимо ослабить этот винт с помощью специального ключа [9] из комплекта поставки. Монтажное основание для отсоединения необходимо повернуть против часовой стрелки. Соответствующие обозначения имеются на корпусе светильника и на монтажном основании: «LOCK–OPEN», при этом «LOCK» соответствует положению «закрепить», а «OPEN» — «снять». После монтажа фиксирующий винт необходимо затянуть до контакта и довернуть на 15-20°.
• Перед установкой светильника следует настроить требуемый режим работы. Для этого предусмотрены DIP-переключатели [2], расположенные внутри светильника. Для доступа к ним необходимо снять монтажное основание [1], повернув его против часовой стрелки относительно корпуса светильника [7] (см. рисунок). Предварительно необходимо ослабить стопорный винт [8] с помощью специального ключа [9] из комплекта поставки.

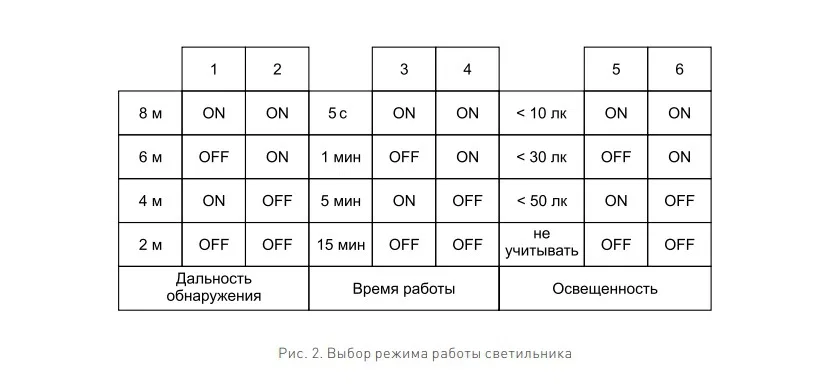

• Для выбора режима руководствуйтесь картой положения DIP-переключателей (см. рисунок). Алгоритм настройки следующий: а) определите необходимое расстояние обнаружения движущегося объекта, например, можно установить максимальное расстояние, а в случаях ложного срабатывания уменьшить этот диапазон до желаемого; б) определите, через какое время должен отключаться светильник после выхода объекта из зоны обнаружения и выберите соответствующий режим переключателями 3 и 4; в) определите, при какой минимальной освещенности в помещении требуется включать светильник (при наличии естественного или дополнительного освещения в помещении) — это позволит дополнительно экономить электричество в светлое время суток. В случае установки в помещениях без доступа естественного света лучше выбирать режим «не учитывать».
• Пропустите обесточенные провода сетевого питания AC 230 В через уплотнительную манжету [4], для чего сделайте аккуратный прокол в манжете острым предметом, не допуская разрывов манжеты. Закрепите на поверхности монтажное основание [1] винтами из комплекта поставки [10]. Для обеспечения требуемой герметичности на винты устанавливаются специальные уплотнители [11].
• Подключите провода сетевого питания AC 230 В к соответствующим контактам клеммной колодки светильника [5] (коричневый, L — «фаза»; синий, N — «ноль»; PE — желто-зеленый, «заземление»). Для присоединения/отсоединения провода нажмите на подпружиненный рычажок клеммной колодки.
• ВНИМАНИЕ! Данный светильник имеет II класс защиты от поражения электрическим током и для его безопасной работы подключения защитного заземления не требуется, но в случае подключения данного светильника шлейфовым способом совместно со светильниками I класса защиты в светильник допускается заведение и подключение к клеммной колодке функционального заземляющего проводника.
• Совместите ответные части светильника и монтажного основания и закрепите светильник, повернув его по часовой стрелке до упора.
• Затяните стопорный винт [8] ключом [9] из комплекта поставки до плотного контакта и доверните на 15–20°.
• Включите питание светильника и проверьте его работоспособность.
