DALI: Aydınlatma Kontrolü için Kapsamlı Rehber

Temel Bilgiler: DALI Aydınlatma Kontrol Protokolü

DALI (Digital Addressable Lighting Interface) — Dijital Adreslenebilir Aydınlatma Arayüzü anlamına gelir ve aydınlatma kontrolü için standart bir dijital protokoldür. Protokol açık kaynaklıdır ve tüm üreticiler tarafından kullanılabilir.

DALI Özellikleri

• Veriler tüm cihazlar için ortak olan bir hat üzerinden iletilir.
• Veri iletimi için iki kablo kullanılır ve bu kabloların ekranlanması gerekli değildir.
• DALI hattı, faz, nötr ve toprak kablosuyla aynı kablo içerisinde yer alabilir (~220V).
• Hat bağlantısında polariteye dikkat edilmesi gerekmez.
• Hattın uçlarında sonlandırıcı dirence (terminatör) gerek yoktur.
• DALI yüksek hızlı bir ağ değildir.
• "Halka" topolojisi dışında her türlü topolojiye izin verilir.
• DALI hattına yanlışlıkla güç verilmesine karşı koruma bulunur.

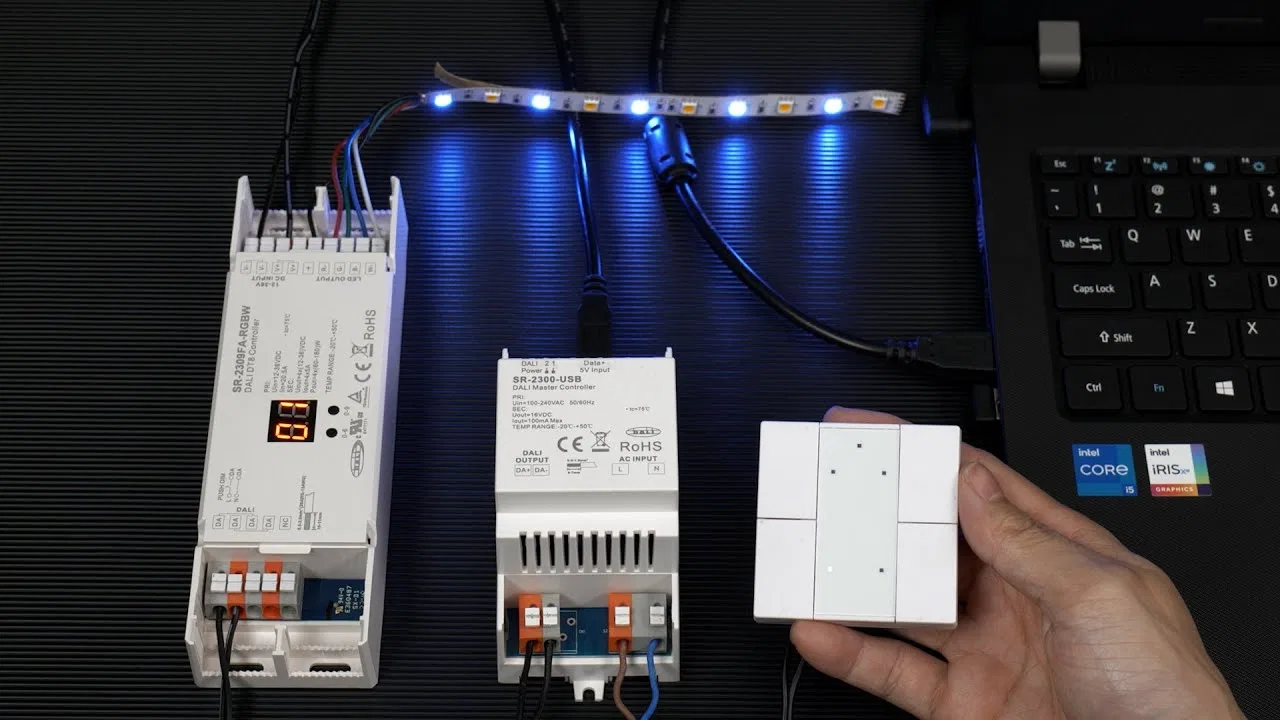

DALI Cihazlarının Bağlantı Şeması

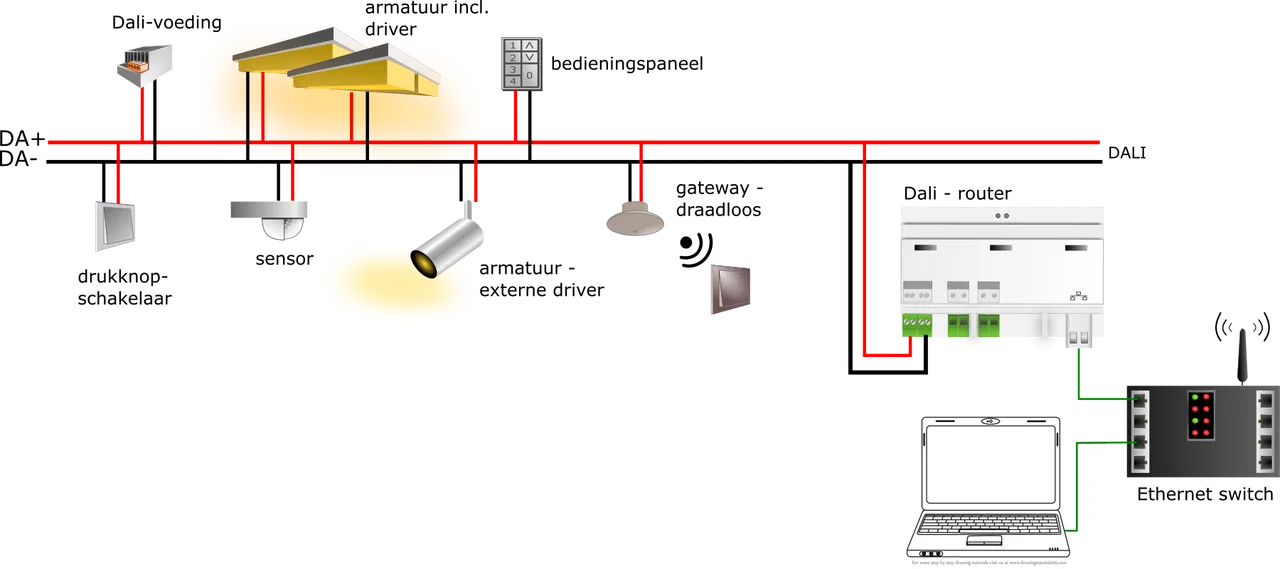

Bir DALI hattına, komutları alan ve uygulayan 64'e kadar yürütme cihazı bağlanabilir. Örneğin, dimmerler, anahtarlar ve dekoderler (Şekil 1'deki Cihaz 1, 2 ve 3). Her yürütme cihazının kendine ait bir adresi vardır. 4 kanallı bir cihazda 4 adres olabilir. Adres manuel olarak veya master kontrolör aracılığıyla otomatik atanabilir.

Hat Kapasitesi

• DALI hatları router’lar ile 200 hat birleştirilerek 12800 adres kapasitesine ulaşabilir.
• Bir hat üzerinde sınırsız sayıda kontrol cihazı bulunabilir (örneğin, kontrol panelleri, anahtarlar, sensörler).
• Bazı kontrol cihazları DALI hattından direkt olarak 2-4 mA akımla beslenir.

Besleme Gerilimi

DALI hattında sürekli 16-18V DC voltaj bulunmalıdır. Bu gerilim, hatta bağlı olan DALI güç kaynağı tarafından sağlanır. Hat başına bir güç kaynağı bağlanmalıdır. Bazı master kontrolörler kendi güç kaynağını sağlayabilir. DALI standartlarına göre hat akımı 250 mA'yı geçmemelidir.

Veri İletim Mesafesi

Veri iletim mesafesi kablo kesitine ve dış etkenlere bağlıdır. Önerilen değerler:

Kablo Kesiti (Bakır)	Maksimum Mesafe
0,5 mm²	100 metreye kadar
0,75 mm²	100-150 metre
1,5 mm²	150-300 metre

Grup ve Sahne Kontrolü

• Yürütme cihazları 16 gruba atanabilir.
• Her cihaz 16 farklı sahne için programlanabilir.
• Cihazlar, güç kesildiğinde ayarları koruyan dahili bellek içerir.

Ayarlar

• Adres: 0 ila 63 arası değer alabilir.
• Grup atamaları: 0 ila 15 arası.
• Sahne: 0 ila 15 arası (16 sahneye kadar).
• Açılış parlaklık seviyesi: 0 ila 254 arasında.
• Minimum ve maksimum parlaklık sınırı.
• Acil durum aydınlatma parlaklık seviyesi.
• Parlaklık değişim hızı.

DALI Komutları

DALI hattı üzerinden gönderilen komutlar "adres – komut" formatında iletilir. Komut adresleme türleri:

• Bireysel adresleme (örneğin, "Cihaz 15 – %75").
• Grup adresleme (örneğin, "Grup 8 – %100").
• Genel adresleme (örneğin, "Tüm cihazlar – Sahne 1").

DALI Kontrol Cihazı Türleri

• Adres bazlı kontrol cihazları
• Grup bazlı kontrol cihazları
• Sahne bazlı kontrol cihazları

PushDIM Fonksiyonu

Bazı dimmer modelleri, DALI hattına 220V giriş bağlantısı yapılarak PushDIM buton kontrolü ile çalışabilir. Ancak DALI kontrolü ve PushDIM'in aynı sistemde kullanılması önerilmez.

Akıllı Ev Sistemleri ile Entegrasyon

DALI sistemleri, ağ geçitleri sayesinde Akıllı Ev sistemlerine ve bina otomasyon çözümlerine kolayca entegre edilebilir.
