Vavien Anahtar Bağlantısı

Vavien Anahtar Bağlantısı nedir?

Vavien Anahtar Bağlantısı, uzun koridorlar, merdiven boşlukları ve birden fazla girişi olan büyük odalar için ışığı birden fazla noktadan kontrol etmeyi sağlar.

Bu yazıda, geçişli anahtarın ne olduğunu ve nasıl doğru şekilde bağlanacağını inceleyeceğiz.

İnteraktif şema - Deneyin!

Geçişli anahtarın yapısı, klasik yapısının aksine, iki yerine üç kontağa sahip olmasıyla farklıdır. Işık kaynağını birden fazla noktadan değiştirebilir, sadece bir noktada açma veya kapama işlemi yapmaz. Bu özellik, geniş odalar ve merdivenlerde, farklı noktalardan ışık kontrolü gerektiğinde oldukça kullanışlıdır.

TIKLA TIKLA TIKLA

Üç veya daha fazla noktadan kontrol etmek için, iki geçişli anahtar arasında takılabilen bir çapraz anahtar kullanın. Çapraz anahtar dört kontağa sahiptir ve fazı devreler arasında değiştirmeyi sağlar.
Birden fazla çapraz anahtar eklenebilir, 3 veya daha fazla çapraz anahtar sırasıyla bağlanabilir.

Bağlantı

Gerekli malzemeler ve araçlar:

• İki veya daha fazla geçişli anahtar;
• Gerekli kesitte elektrik kablosu;
• Yıldız tornavida ve düz tornavida;
• Bağlantı terminali veya klemens;
• İzole bant veya termosik kelepçeler;
• Gerilim göstergesi.

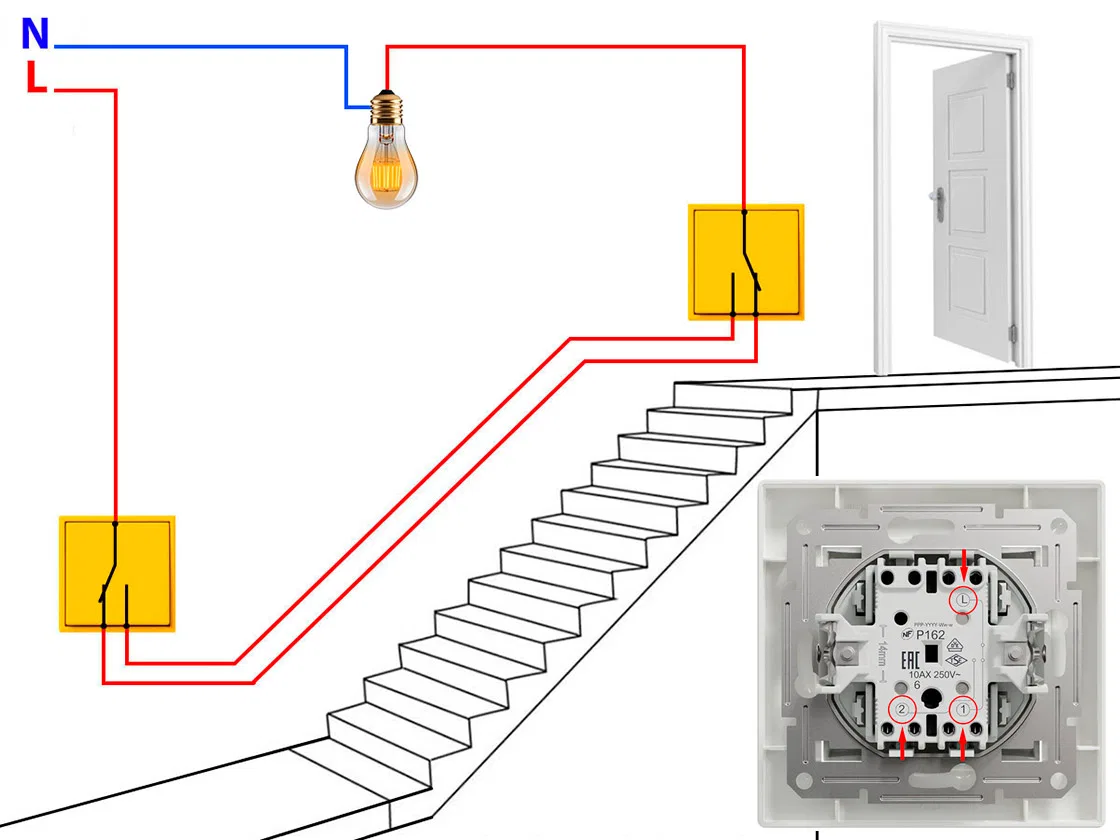

Bağlantı şeması:

• Kurulum noktalarını belirleyin: Anahtarlar için kurulum yerlerini seçin.
• Kabloyu şemaya göre döşeyin.
• İlk anahtarı bağlayın: Güç kaynağından gelen faz kablosunu ilk anahtarın ortak bağlantısına bağlayın. Diğer iki bağlantıyı ikinci anahtar ile bağlantı için bağlayın.
• İkinci anahtarı bağlayın: İkinci anahtarın terminallerine kabloları bağlayın ve ortak bağlantıyı lamba girişine bağlayın.

Sistemi test etme:

• Ağına bağlamadan önce kabloların doğru şekilde bağlandığından emin olun.
• Elektriği açın ve tüm kontrol noktalarının çalışıp çalışmadığını kontrol edin.
• Arıza durumunda bağlantıları kontrol edin ve olası hataları düzeltin.

Güvenlik ipuçları:

Elektrik ile çalışırken dikkatli olunmalıdır. Montajdan önce mutlaka hattı kapatın ve uygun kesitte kaliteli kablolar kullanın. Eğer ne yaptığınızdan emin değilseniz, bir elektrikçiden yardım isteyin.

Geçişli anahtarlar, her büyüklükteki odada ışık kontrolünü kolaylaştırır. Önerilere uyarak, onları kendiniz bağlayabilir ve konforlu bir aydınlatma oluşturabilirsiniz.
