Koruma derecesi, IP

Koruma derecesi, IP

Makale, ekipmanın toz ve nemden korunma derecesi ile ilgili soruları yanıtlamayı amaçlamaktadır. Pek çok kişi IP işaretlemesiyle tanışıyor ve merak ediyor - IP 65 ne anlama geliyor? Kullanılan standartları ve IP koruma derecesinin kısaltmasının ayrıntılı bir yorum tablosunu göstereceğiz.

Koruma derecesi IP (Ingress Protection Rating), elektrikli ev aletlerinin ve elektrikli ekipmanların nemin etkisi, sıvının açık sızıntısı, kirlilik ve farklı ortamlara maruz kalma gibi çeşitli olumsuz koşullarardan gövde (yani dış kaplama anlamına gelir) koruma değeridir.
Bu değer, uluslararası IP standardını tanımlar. Bunlar arasında uluslararası elektroteknik komisyonu IEC 60529 ve Almanya'da - DIN40050-9 standardı bulunmaktadır.

Mevcut IEC 60529:2013 standardı 2013 yılında kabul edilmiştir. Rusya Federasyonu'nda yürürlükte olan GOST 14254 - 2015, 2017.03.01 tarihinde yürümeyi başladı. Nem koruma endeksinde önceki GOST 14254-96'dan farklıdır: yeni akım GOST 14254 - 2015'te 0 ila 9 arasında 10 endeks benimsenmiştir IPX9 endeksi, yüksek basınç altında sağlanan yüksek sıcaklıktaki suya karşı korumayı gösterir. (aşağıya bakınız).
IP koruma derecesi için gerçek GOST:

  • IEC 60529:2013,
  • GOST 14254 - 2015,
  • DIN40050-9,
  • DIN EN 60529 (VDE 0470).
Çeşitli endüstriyel ekipman seçerken, kullanılacağı dış ortam dikkate alınarak koruma derecesi sağlanır. Bu nedenle, evde kablolamanın değiştirilmesi planlandığında, o zaman bir santral seçerken olumsuz çevre koşulları dikkate alınmalıdır. Açık havada veya bir binada bulunan cihaz ve ekipmanlar üzerinde bir miktar etki olacaktır.

Elektrikli ürünler için koruma sınıfı IP [birinci basamak] [ikinci basamak] olarak belirtilmiştir.

[Birinci basamak], katı cisimlere karşı koruma sınıfını gösterir. 0'dan 6'ya kadar katı nesnelere karşı 7 koruma seviyesi standardize edilmiştir:

  • "0" - koruma yok;
  • "1" - kasa, 50 mm veya daha büyük katı cisimlere karşı korumalı;
  • "2" - 12,5 mm'den veya daha büyük katı cisimlere karşı, kasaya parmaklarınızla dokunmasından kaynaklanan olumsuz etkilerine karşı koruma;
  • "3" - 2,5 mm'nin veya daha büyük katı cisimlere karşı, küçük aletlerin (manuel) etkisine karşı koruma vardır;
  • "4" - çapı 1 mm veya daha büyük katı cisimlere karşı koruma - bunlar somunları, cıvataları sabitleyen iletkenlerdir;
  • "5" - her boyuttaki katı cisimlere karşı tam koruma, kire ve toza karşı eksik koruma (gövdenin içindeki cihazların işlevselliğini etkilemeyen az miktarda toz girmesine izin verilir);
  • "6" - çeşitli katı cisimlere karşı tam koruma, tam toz geçirmezlik.

IP suya karşı koruma derecesi

[2 basamak] suyun olumsuz etkilerine (sıvıya maruz kalma, rutubet) karşı koruma derecesini gösterir. Suya karşı 10 derece koruması vardır:

  • "0" - koruma yok;
  • "1" – damlayan suya karşı korumalı;
  • "2" – 15 derece açıyla damlayan suya karşı korumalı;
  • "3" - 60 derece açıyla püskürtülen suya karşı korumalı;
  • "4" - herhangi bir yönden su damlalarına karşı korumalıdır;
  • "5" - rastgele yöndeki su püskürtmesine kısa süre maruz kalmaya karşı korumalı;
  • "6" - gövdenin, rastgele yönde güçlü su akışına ve ayrıca denizdeki dalgalara uzun süre maruz kalmasına karşı korumalı;
  • "7" - 1 m derinliğe kadar suya kısa süreli daldırma sırasında ekipman gövdesi içinde nem emdirmeye karşı koruma vardır. Bu durumda, az miktarda sıvı ortaya girebilir ürünlerin performansı üzerinde olumsuz bir etkilemeyektir;
  • "8" - belirli bir süre boyunca belirli bir derinliğe daldırıldığında ürünlere sıvı sızmasına karşı koruma vardır. Bu versiyondaki ürünlerin gövdesi tamamen su geçirmezdir;
  • "9" - ürünlere basınçlı sıcak su jetinin girmesine karşı koruma vardır.

Gövdenin olumsuz bir dış koşulun etkisinden korunma derecesi, bir testin performansı temelinde belirlenir. Aşağıda, koruma derecelerinin, test yöntemlerinin ve bunların uygulama sıralarının ayrıntılı açıklamasını içeren tablolar bulunmaktadır.

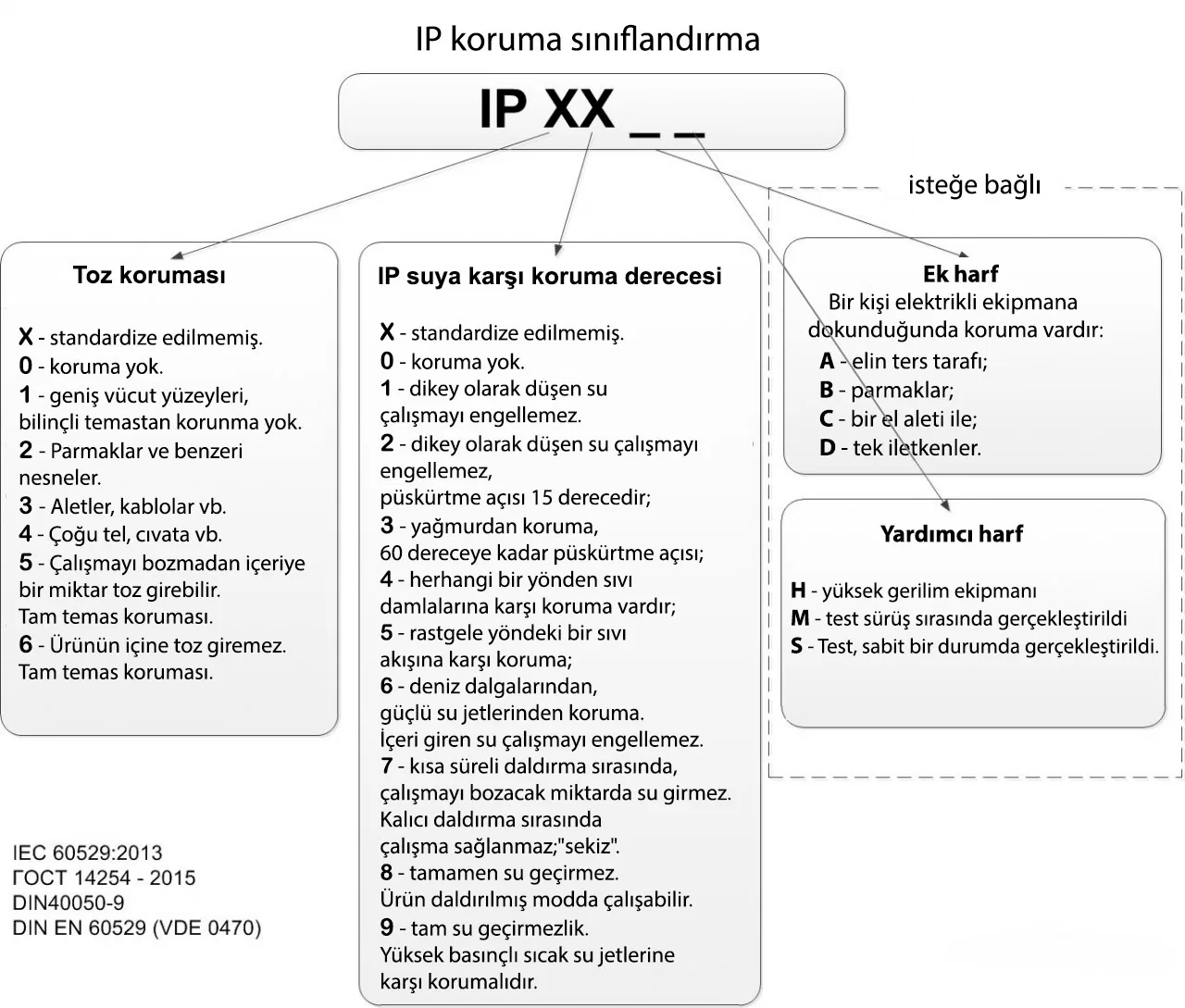

IP koruma sınıflandırmasının daha uygun bir sunumu için aşağıda foto ekliyoruz:

Şimdi aydınlatma sektoründe yaygın olarak rastlanan IP dereceleri:

IP20/40
- koruma derecesinin normal kullanımı için standart. Bu tür dereceli ürünleri kuru, normal, kirlenmemiş bir ortamda iç mekan aydınlatması için kullanılır. Örneğin apartmanlarda, ofislerde, mağazalarda, sıcak ve kuru endüstriyel tesislerde;

IP54
- bu koruma derecesi, toz ve nem koruması için standarttır. Bu tür dereceli ürünler herhangi bir sonuç olmadan yıkanabilir. Genellikle özel binaları (ilaç, elektronik ürünlerin üretimi), gıda endüstrisi atölyelerini, yüksek nem ve toz içeriğine sahip tesisleri ve ayrıca suyun birikmediği yerleri aydınlatmak için kullanılırlar;

IP65
- koruma derecesi, toz ve nemden aşırı koruma sağlar. Bu tür dereceli ürünler basınçlı su ile güvenle yıkanabilir ve çok tozlu ortamlarda kullanılabilir. Tamamen su geçirmez olmasalar da (suya daldırılamazlar), gövde içeresine büyük miktarda nem girse bile işlevleri korunur;

IP67/IP68
- toza ve neme karşı maksimum koruma derecesi. Tamamen toz ve su geçirmezdir. Su altında uzun süre veya kalıcı olarak kalmaya dayanırlar, bu nedenle çeşmelerin, havuzların su altı aydınlatmasında kullanılabilirler.
